Zawór kulowy SANHUA SBV03-020T; ODF 10 mm

Powrót

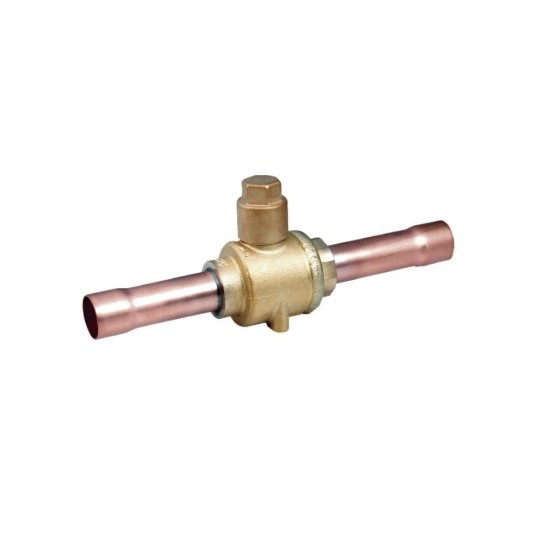

Zawór kulowy SANHUA SBV03-020T z przyłączem ODF 10 mm, wyposażony w trzpień T-Handle i pełny przelot (Full Port).
Przeznaczony do instalacji chłodniczych, klimatyzacyjnych oraz pomp ciepła.


Symbol:
S-10150130202
Kod EAN:
0440
Producent:
Sanhua

Wyślij pytanie dotyczące produktu

Opis produktu

Zawór kulowy SBV03-020T należy do serii SANHUA SBV, przeznaczonej do profesjonalnych systemów chłodniczych i HVAC.
Dzięki konstrukcji o pełnym przelocie (Full Port) oraz dwukierunkowym przepływie (Bi-Directional Flow) zapewnia minimalne straty ciśnienia i niezawodne działanie.

Wersja z trzpieniem serwisowym (T-Handle) umożliwia precyzyjne otwieranie i zamykanie zaworu przy użyciu narzędzia, co ułatwia obsługę w trudno dostępnych miejscach.
Korpus zaworu wykonany z mosiądzu, z końcówkami ODF (do lutowania), gwarantuje wysoką szczelność i trwałość mechaniczną.
Zawór można montować w dowolnym położeniu – na linii cieczowej, ssawnej lub tłocznej.

Zakres temperatur pracy: –40 °C ÷ +120 °C
Maksymalne ciśnienie robocze: 49 bar (4,9 MPa)

Zawór spełnia wymagania PED i posiada certyfikaty UL/CSA.
Przystosowany do wszystkich standardowych czynników chłodniczych.

Dane techniczne – SBV03-020T

Parametr Wartość
Typ zaworu Kulowy, pełny przelot (Full Port)
Wersja Z trzpieniem serwisowym (T-Handle)
Średnica przyłącza ODF 10 mm
Dostęp serwisowy Nie
Maks. ciśnienie robocze (PS) 4,9 MPa / 49 bar
Zakres temperatur medium –40 °C ÷ +120 °C
Przepływ nominalny (Kv) 6,8 m³/h
Długość całkowita (L) 115 mm
Wysokość (H) 10 mm
Waga 0,20 kg
Kierunek przepływu Dwukierunkowy (Bi-Directional)
Pozycja montażu Dowolna
Certyfikaty CE (PED), UL/CSA
Kompatybilne czynniki Wszystkie standardowe czynniki chłodnicze
Pliki do pobrania
SBV - dokumentacja techniczna.pdf SBV - instrukcja.pdf
