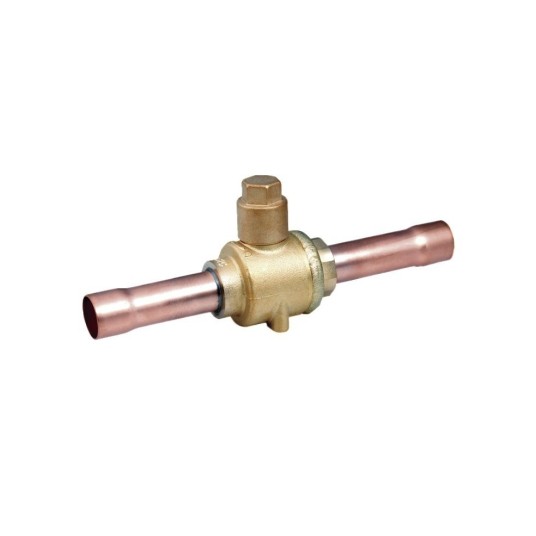

Zawór kulowy SANHUA SBV03-019T; ODF 3/8"

Powrót

Zawór kulowy SANHUA SBV03-019T o średnicy przyłącza ODF 3/8" (10 mm), z pełnym przelotem (Full Port) i trzpieniem serwisowym typu T.
Przeznaczony do instalacji chłodniczych, klimatyzacyjnych i pomp ciepła.
Umożliwia precyzyjne odcięcie obiegu przy zachowaniu maksymalnej szczelności.

Symbol:
S-10150129302
Producent:
Sanhua

Wyślij pytanie dotyczące produktu

Opis produktu

Zawór kulowy SBV03-019T to element serii SANHUA SBV, zaprojektowany z myślą o układach chłodniczych i HVAC wymagających trwałego, niezawodnego odcięcia przepływu.
Wersja z trzpieniem serwisowym (T-Handle) ułatwia obsługę i regulację zaworu w trakcie montażu lub konserwacji.

Konstrukcja o pełnym przelocie (Full Port) i dwukierunkowym przepływie (Bi-Directional Flow) gwarantuje minimalne spadki ciśnienia oraz wysoką szczelność.
Korpus wykonany z mosiądzu, z końcówkami ODF (sweat connection), umożliwia szybki montaż poprzez lutowanie do rur miedzianych.
Zawór może być montowany w dowolnym położeniu – na linii cieczowej, ssawnej lub tłocznej.
Zakres roboczy: –40 °C ÷ +120 °C, maksymalne ciśnienie: 49 bar (4,9 MPa).

Zawór posiada certyfikaty PED i UL/CSA oraz jest przystosowany do wszystkich standardowych czynników chłodniczych.

Dane techniczne – SBV03-019T

Parametr Wartość
Typ zaworu Kulowy, pełny przelot (Full Port)
Wersja Z trzpieniem serwisowym (T-Handle)
Średnica przyłącza ODF 3/8" (10 mm)
Dostęp serwisowy Nie
Maks. ciśnienie robocze (PS) 4,9 MPa / 49 bar
Zakres temperatur medium –40 °C ÷ +120 °C
Przepływ nominalny (Kv) 6,2 m³/h
Długość całkowita (L) 110 mm
Wysokość (H) 10 mm
Waga 0,18 kg
Kierunek przepływu Dwukierunkowy (Bi-Directional)
Pozycja montażu Dowolna
Certyfikaty CE (PED), UL/CSA
Kompatybilne czynniki Wszystkie standardowe czynniki chłodnicze
Pliki do pobrania
SBV - dokumentacja techniczna.pdf SBV - instrukcja.pdf
