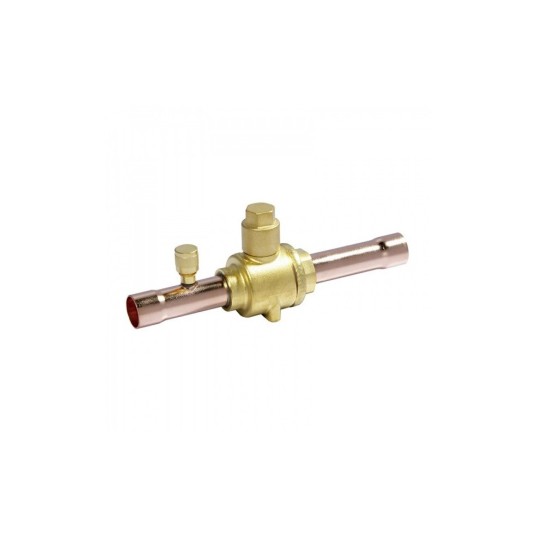

Zawór kulowy SANHUA SBV02-320T; ODF 6 mm accs. fit.

Powrót

Zawór kulowy SANHUA SBV02-320T z przyłączem ODF 6 mm, wyposażony w przyłącze serwisowe (Access Fitting) i trzpień T-Handle do wygodnej obsługi.
Przeznaczony do instalacji chłodniczych, klimatyzacyjnych i pomp ciepła.
Umożliwia szybkie odcięcie przepływu oraz łatwy dostęp do układu podczas czynności serwisowych.

Symbol:
S-10150130102
Producent:
Sanhua

Wyślij pytanie dotyczące produktu

Opis produktu

Zawór kulowy SBV02-320T to element serii SANHUA SBV, przeznaczony do profesjonalnych układów chłodniczych i HVAC o małych średnicach instalacyjnych.
Konstrukcja z pełnym przelotem (Full Port) i dwukierunkowym przepływem (Bi-Directional Flow) zapewnia minimalne straty ciśnienia i maksymalną szczelność.
Zintegrowane przyłącze serwisowe (Access Fitting) umożliwia podłączenie manometru lub pompy próżniowej bez rozszczelniania układu.

Trwały mosiężny korpus z końcówkami ODF (do lutowania) gwarantuje wysoką odporność na wibracje i szczelność w długiej eksploatacji.
Zawór może być montowany w dowolnej pozycji – na linii cieczowej, ssawnej lub tłocznej.
Zakres pracy: –40 °C ÷ +120 °C, maksymalne ciśnienie robocze: 49 bar (4,9 MPa).

Model zgodny z dyrektywą PED oraz certyfikowany przez UL/CSA.
Przystosowany do wszystkich standardowych czynników chłodniczych.

Dane techniczne – SBV02-320T

Parametr Wartość
Typ zaworu Kulowy, pełny przelot (Full Port)
Średnica przyłącza ODF 6 mm
Dostęp serwisowy Tak (Access Fitting – A.F.)
Wersja Z trzpieniem serwisowym (T-Handle)
Maks. ciśnienie robocze (PS) 4,9 MPa / 49 bar
Zakres temperatur medium –40 °C ÷ +120 °C
Przepływ nominalny (Kv) 3,2 m³/h
Długość całkowita (L) 90 mm
Wysokość (H) 6 mm
Waga 0,12 kg
Kierunek przepływu Dwukierunkowy (Bi-Directional)
Pozycja montażu Dowolna
Certyfikaty CE (PED), UL/CSA
Kompatybilne czynniki Wszystkie standardowe czynniki chłodnicze
Pliki do pobrania
SBV - dokumentacja techniczna.pdf SBV - instrukcja.pdf
